UML类图和时序图

类之间的几种关系

实现关系

表示父类与子类之间的继承关系，实现抽象类或实现接口。

泛化关系 IS-A

表示父类与子类之间的继承关系，实现非抽象类。

依赖关系 USES-A

依赖关系，表示B类会用到A类，表现形式为：A类的方法中包含B类型的参数。

关联关系

是一种强依赖。表现形式为：A类的成员变量中包含B类。

聚合 HAS-A

表示聚合关系、拥有关系。表示整体和部分的关系，比如鸟群与鸟。

组合关系

关联关系的特例，比聚合关系更强，是强聚合，同样表示整体和部分的关系，但这种整体和部分不可分割。代表的对象负责代表部分的对象的生命周期。比如汽车与轮胎。

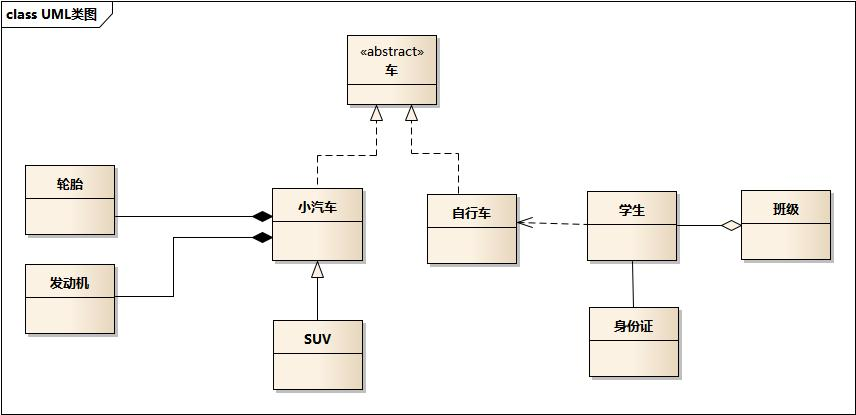

UML类图

实现关系

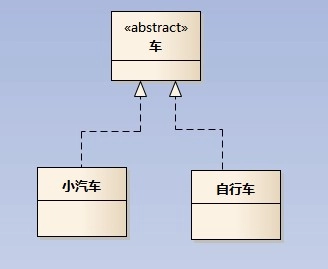

实现关系使用一条带空心箭头的虚线表示。下图表示小汽车、自行车实现了车。

泛化关系

泛化关系使用一条带空心箭头的实线表示。下图表示A继承B。

依赖关系

依赖关系是用带箭头的虚线表示。下图表示A依赖B。

关联关系

关联关系用带箭头的实线表示。关联关系默认不带箭头，表示双方都知道。如果特别强调方向，才需要带箭头。下图表示A关联B。

组合关系

组合关系用一条带实心菱形的实线表示，下图表示A组合成B。

聚合关系

聚合关系用一条带空心菱形的实现表示，下图表示A聚合到B。

时序图

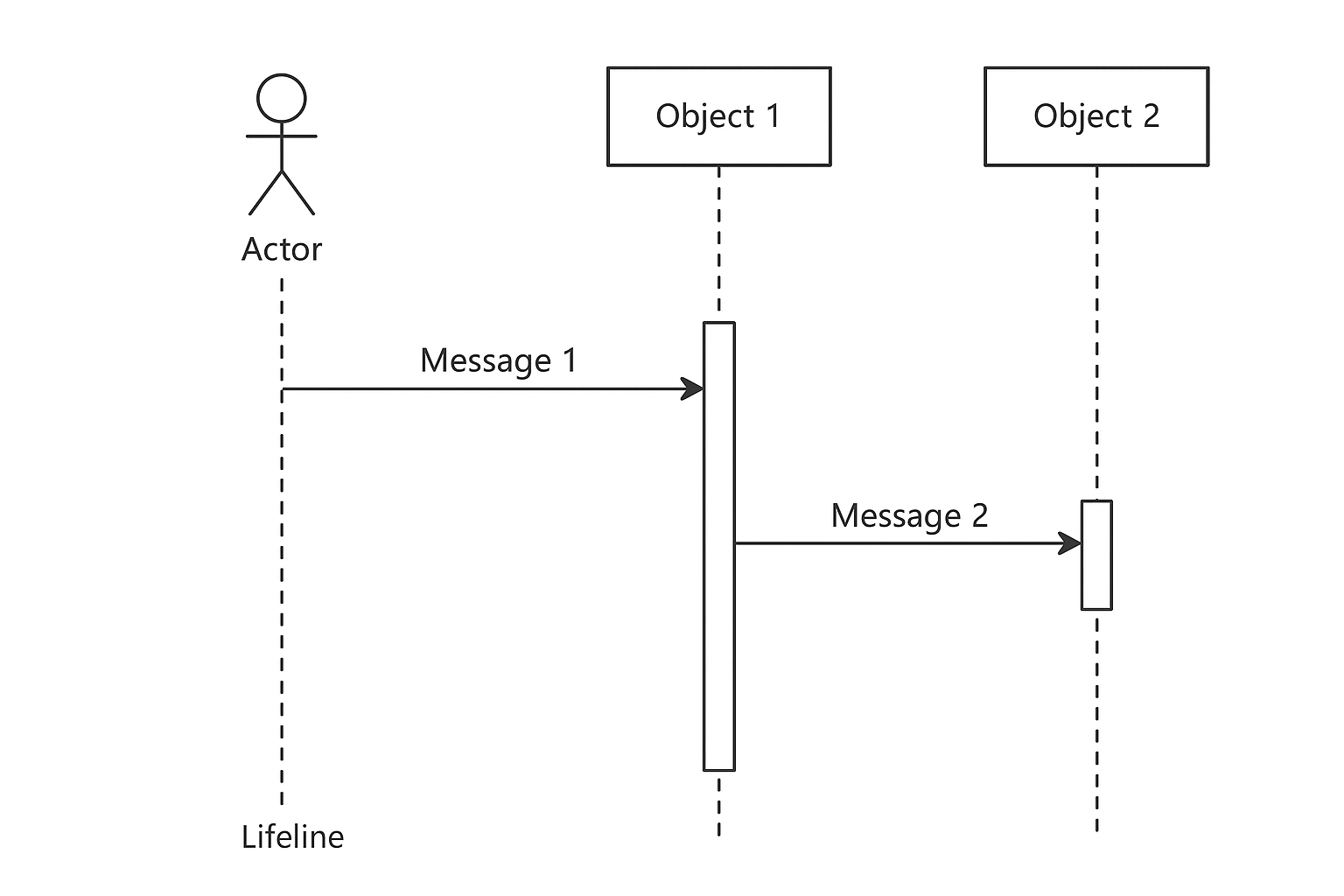

时序图（Sequence Diagram）是显示对象之间交互的图，这些对象是按时间顺序排列的。时序图中显示的是参与交互的对象及其对象之间消息交互的顺序。

时序图包括的建模元素主要有：对象（Actor）、生命线（Lifeline）、控制焦点（Focus of control）、消息（Message）等等。
